Үш төзімді жарықдиодты шам жинақтары

Жарықдиодты үш өткізбейтін шам жинақтары қандай компоненттерден тұрады?

JE күні-түні жарық диодты үшке төзімді шам жинақтарын жасайды. Адамдар маған жиі сұрақ қояды: «Бұл заттардың ішінде не бар?» Немесе олар бұл жай ғана пластикалық қақпағы бар металл түтік деп ойлайды. Жақсы, одан да көп нәрсе бар. Сізге цехымызды көрсетіп тұрғандай бөліктерді бөліп көрсетуге рұқсат етіңіз.

1. Негізгі корпус (экструдталған алюминий профилі)

Бұл жарықдиодты үш өткізбейтін шамдар жинақтарының негізі. Ол әдетте 6063 алюминий қорытпасынан жасалған, ол жылуды таратуға тамаша. Біз оны әртүрлі пішіндерге - жалпақ, қисық немесе артқы жағында салқындатқыш қанаттармен экструдтаймыз. Корпус жарықдиодты тақта мен драйверді ұстайды. Онсыз бәрі құлап кетер еді.

Біздің денеміздің ерекшелігі неде? Біріншіден, қалыңдығы. Біз кем дегенде 1,5 мм қабырғаларды қолданамыз. Арзандары 1,0 мм-ге дейін төмендейді және олар дымқыл кеспе сияқты иіледі. Екіншіден, ішкі ойықтар. Біз диффузорды бекітетін және соңғы қақпақтарды орнында ұстайтын арналарды жобалаймыз. Құрастыру үшін бұрандалар қажет емес. Үшіншіден, қанаттар. Олар тек сыртқы келбет үшін ғана емес. Бетінің көбірек ауданы салқындатылған жарықдиодты шамдарды білдіреді, ал салқындатылған жарық диодтары ұзағырақ қызмет етеді.

2. Диффузор (жарық қақпағы)

Диффузор – жарықты сыртқа шығаратын мөлдір немесе мөлдір бөлік. Біз оларды поликарбонаттан (ДК) жасаймыз – үштікке төзімділік үшін ешқашан акрил емес, өйткені акрил тым оңай жарылады. ДК қиын. Сіз оны балғамен ұра аласыз, ол сынбайды.

Біз үш түрін ұсынамыз: мөлдір, сүтті ақ және жолақты. Clear сізге ең көп жарық шығысын береді, бірақ сіз жеке жарық диодтарын көре аласыз. Сүтті ақ бәрін жасырады және жұмсақ, біркелкі жарқырауды береді – кеңселер үшін тамаша. Жолақты (сол жұқа сызықтар) жарықты бүйір жағына таратады, бұл ұзын дәліздерге немесе автотұрақтарға өте ыңғайлы.

Сондай-ақ диффузордың ультракүлгін жабыны бар. Онсыз пластик бір жылдан кейін күн сәулесінде сарыға айналады. Біз ультракүлгін шамдар астында 5000 сағат бойы өзімізді сынадық. Сарғаю жоқ.

3. Соңындағы қақпақтар (екі жағы)

Соңғы қақпақтар корпустың ұштарын тығыздайды. Олар бірдей алюминийден немесе кейде компьютерден жасалған. Бірақ мұнда қулық бар: біз әр қақпақтың ішіне силикон тығыздағыштарын қосамыз. Қақпақты корпусқа бұраған кезде, тығыздағыш қысылып, су өткізбейтін тығыздағыш жасайды.

Кейбір шеткі қақпақтарда алдын ала орнатылған кабель түйіспелері бар. Басқаларының нокауттары бар – құбырды орнату үшін тесуге болатын кішкене пластик шеңберлер. Сондай-ақ мұнда кәдімгі болаттан емес, баспайтын болаттан жасалған бұрандаларды саламыз. Ылғалды ортада тұрақты тот басады, содан кейін жарықты қайта аша алмайсыз. Онда болдым, үйрендім.

4. Тығыздағыштар (нығыздағыштар)

Сіз тығыздағыштарды скучно деп ойлауыңыз мүмкін. Олар жоқ. Олар IP65 пен IP00 арасындағы айырмашылық. Біз барлық тығыздағыштар үшін силикон резеңкесін қолданамыз. Неліктен силикон? Ол -40°C-тан 200°C-қа дейін икемді болып қалады. EPDM суықта қатты болады. TPE бірнеше жылдан кейін жарықтар. Силикон жай ғана жұмыс істейді.

Бізде негізгі корпустағы ойық бойымен өтетін үздіксіз тығыздағыш бар. Содан кейін әр қақпақтың ішіне тағы бір тығыздағыш. Ал үштен бір бөлігі кабельдік кіреберістің айналасында. Үштік қорғаныс. Әр топтаманы 3 метр қашықтықтан минутына 100 литр су шашу арқылы тексереміз. Ағып кету, шағымдар жоқ.

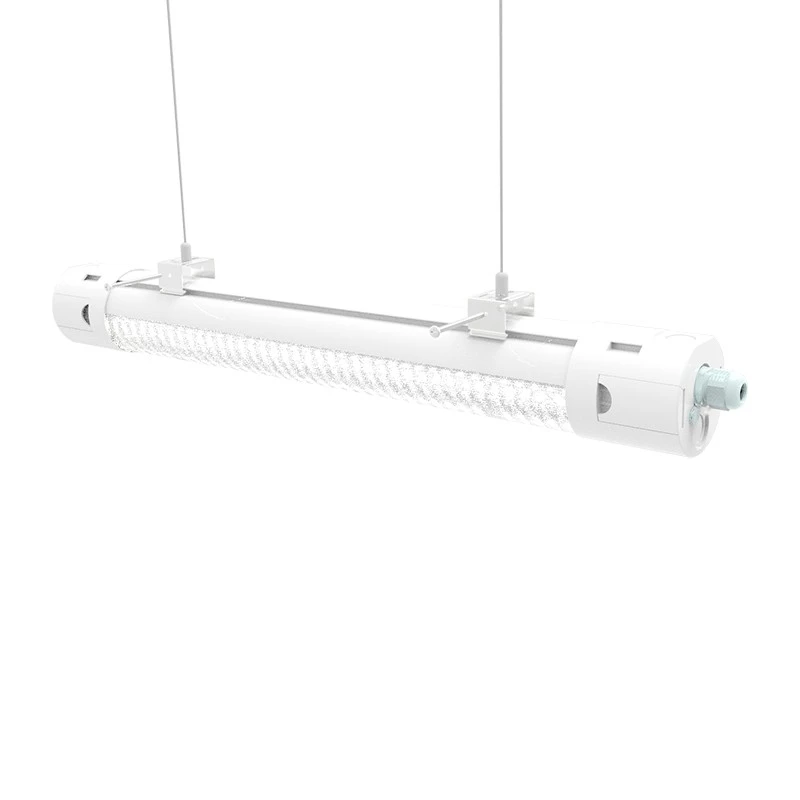

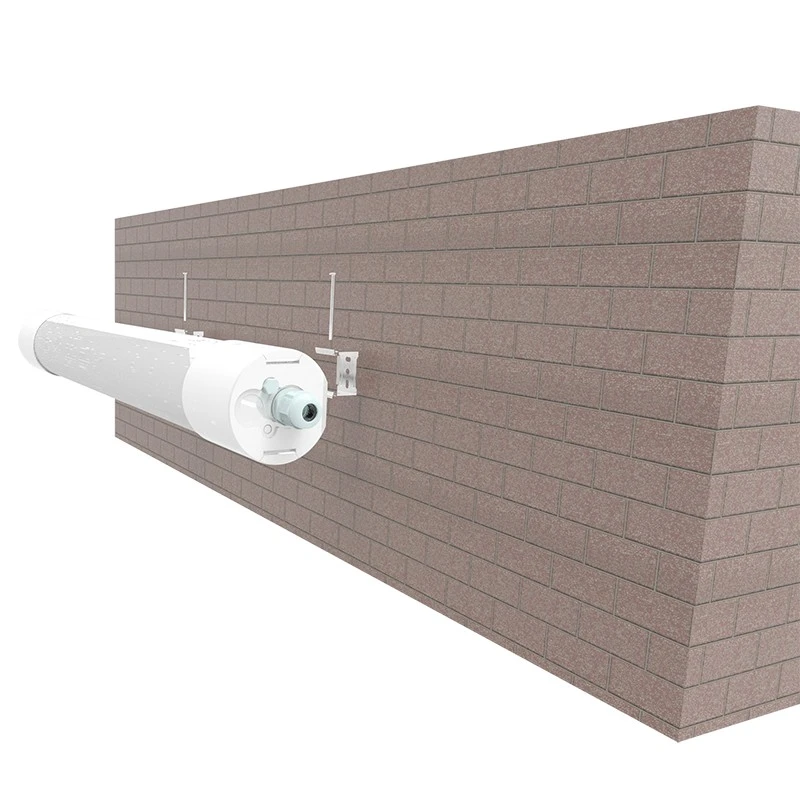

5. Орнату қыстырғыштары (немесе кронштейндер)

Бұл затты төбеге қалай іліп қоюға болады? Сіз бекіту қыстырғыштарын пайдаланасыз. Біздікі тот баспайтын болаттан жасалған 304 (немесе мұхитқа жақын болсаңыз 316). Қысқыш корпустың артқы жағына жылжиды, содан кейін қысқышты қабырғаға немесе төбеге бұраңыз. Қарапайым.

Бірақ біз бұрылыс қостық: клип реттеледі. Бұранданы босатып, шамды солға немесе оңға сырғытыңыз, содан кейін оны қатайтыңыз. Бұл бірнеше шамдарды қатарынан орналастырған кезде көп уақытты үнемдейді. Электриктерге ұнайды. Мен олардың осы қасиетім үшін мені құшақтап алғанын көрдім. Жарайды, олай емес, бірақ олар маған алғыс айтты.

6. Кабель түйіні (немесе қосқыш)

Бұл кішкене бөлік сымдардың корпусқа су жібермей өтуіне мүмкіндік береді. Бұл резеңке кірістірілген пластик немесе металл гайка. Сіз кабельді итеріп, гайканы қатайтыңыз және резеңке кабельдің айналасына қысылады. Бум – мөрленген.

Біз сымның қалыңдығына байланысты PG7, PG9 немесе PG11 өлшемдерін қолданамыз. Сыртта пайдалану үшін ішінде сақинасы бар қос тығыздағыш безді ұсынамыз. Арзан бездер бірнеше айдан кейін ағып кетеді. Біздікі 500 сағаттық тұзды спрейге сыналған. Коррозия жоқ.

7. Рефлектор (қосымша)

Кейбір конструкцияларға рефлектор кіреді - жарықдиодты шамдардың артында орналасқан ақ пластикалық бөлік. Ол жарықты алюминийге сіңірудің орнына алға қарай секіреді. Бұл қосымша қуатты пайдаланбай, шамамен 10-15% көбірек жарық шығысын қосады.

Әрбір үш қорғалған корпус жоқ. Бірақ жоғары тиімді жобалар үшін біз оны қосамыз. Рефлектор ақ жабыны бар компьютерден жасалған. Ол диффузорды ұстайтын бірдей ойықтар арқылы орнында ұсталады. Қосымша жабдық жоқ.

8. Жерге қосу бұрандасы

Алдымен қауіпсіздік. Әрбір металл корпус жерге қосу нүктесін қажет етеді. Біз тот баспайтын болаттан жасалған бұранданы корпустың ішіне, жүргізуші аймағының дәл жанына қоямыз. Сіз желілік кабельден жер сымын осы бұрандаға қосасыз. Ол жер белгісімен белгіленген. Мен онсыз тұрғын үйлерді көрдім және олар көптеген елдерде заңсыз. Оны өткізіп алмаңыз.

9. Драйвер кронштейні (ішінде)

Корпустың ішінде жарықдиодты драйверді орнында ұстайтын кішкене металл кронштейн немесе пластикалық қыстырғыштар бар. Драйвер қуат көзі болып табылады – ол жоғары вольтты айнымалы токты төмен вольтты тұрақты токқа түрлендіреді. Егер ол дірілдеп тұрса, сымдар үзілуі мүмкін. Сондықтан біз ыңғайлы дизайн жасаймыз.

Біздің драйвер жақшаларымыз құралсыз. Сіз жай ғана драйверді ішке кіргізсеңіз, ол қалады. Оны алып тастау үшін екі құлақшаны қысыңыз. Бұл ауыстыруды жеңілдетеді. Мен сыдырма байлаған драйверлермен күресуге тым көп сағат жұмсадым. Енді ешқашан.

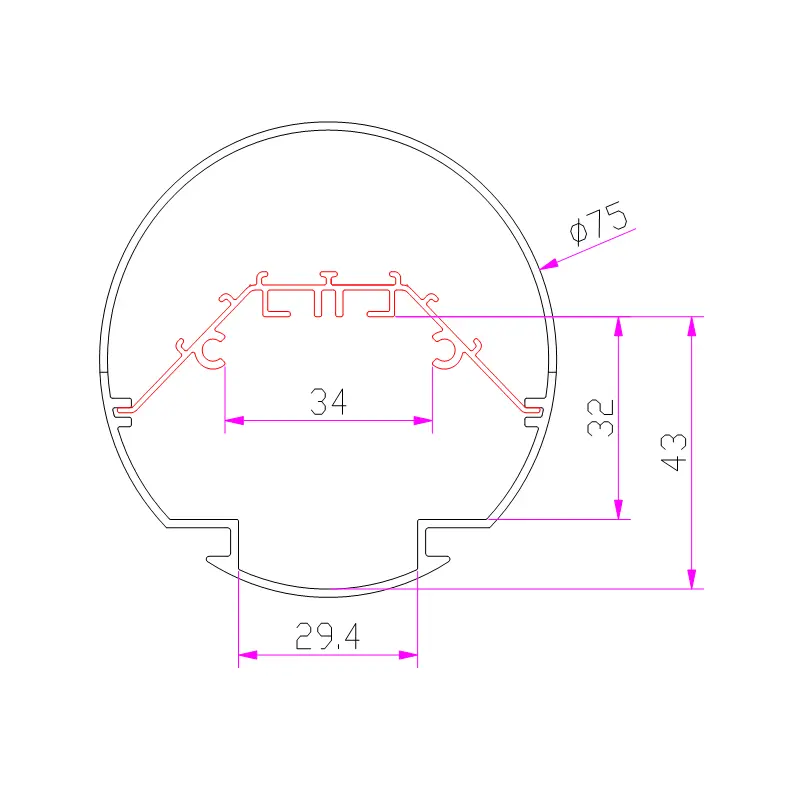

Өнім параметрі (спецификация)

3. Өнімнің ерекшелігі және қолданылуы

Жарықдиодты үш өткізбейтін лампа жиынтықтарын лампалардың көптеген түрлерін жасауға болады, бұл шамдар әдетте электр станцияларында, болат, мұнай химиясында, кемелерде, стадиондарда, тұрақтарда, жертөлелерде,

4. Өнім туралы мәліметтер

Осы жарықдиодты үшке төзімді шам жинақтары туралы толығырақ:

5. Өнімнің біліктілігі

Dongguan Jinen Lighting Technology Co., Ltd. «әлемдік зауыт» Гуандун провинциясының Дунгуан қаласында орналасқан. Кәсіби OEM&ODM LED алюминий профилі және жарықдиодты пластик профильді экструзия өндірушісі ретінде бізде 500-ден астам қоғамдық қалып өнімдері және 2000-нан астам жеке қалып өнімдері бар. Ол саладағы жетекші кәсіпорынға айналды және тұтынушылар тарапынан үлкен сенім мен қолдауға ие болды. Өндіріс тиімділігін арттыру үшін біз өте үлкен тапсырыстары бар өнімдерге бір-екі техникалық жаңартуды жүзеге асырдық, бұл өндіріс тиімділігін айтарлықтай арттырады, тұтынушылар үшін шығындарды азайтады және жеңіске жету жағдайына қол жеткізеді.

6. Жеткізу, жөнелту және қызмет көрсету

7. Жиі қойылатын сұрақтар

Адамдар жарықдиодты үшке төзімді шамдарды қайда пайдаланады?

Қысқа жауап: ылғалды, шаңды немесе жағымсыз кез келген жерде. Міне, менің тұтынушыларымнан нақты мысалдар.

Тамақ өңдеу зауыттары

Ет салатын қондырғы туралы ойланыңыз. Олар күн сайын бәрін ыстық сумен және тазартқыш химиялық заттармен төгеді. Тұрақты шамдар суға толып, қысқа сөніп қалады. IP66 немесе IP67 рейтингтері бар үш төзімді шамдар күнделікті жууға төзімді. Біз сондай-ақ бактериялар жасырынатын жарықтары жоқ тегіс диффузорларды қолданамыз.

Автотұрақ гараждары

Тұрақ құрылымдары шаңды, дымқыл, көліктер әр түрлі қоқыстарды шығарады. Сонымен қатар, шамдарға пайдаланылған түтіндер (коррозиялық) және бүйірлік айналардан кездейсоқ соққылар түседі. IK10 соққыға төзімділігі және УК-тұрақтандырылған поликарбонат диффузорлары бар үш төзімді корпустар сарғаюсыз немесе жарылып кетпестен жылдар бойы қызмет етеді.

Тоңазытқыштар мен мұздатқыштар

Мен мұздатылған азық-түлік қоймаларында -25 ° C шамасында шамдарды көрдім. Қалыпты корпус сынғыш және жарылып кетеді. Тығыздағыштар кішірейіп, ылғалды жібереді, содан кейін ол қатып, кеңейеді - корпусты бұзады. Үш төзімді конструкциялар суықта икемді болып қалатын арнайы силиконды пайдаланады. Мұздатқыштың есігін ашқанда тұман болмас үшін диффузордың ішкі жағына конденсацияға қарсы жабындарды да қосамыз.

Көлік жуу және туннельдер

Автокөлік жуу өте қатал - жоғары қысымды су, сабын, балауыз және тұрақты діріл. Мұнда кейде IP69K (жоғары қысымда, жоғары температурада жуу) бар үш төзімді шамдар қолданылады. Корпус толығымен тығыздалған болуы керек, кабель кірісінің айналасында бос орындар жоқ.

Химиялық зауыттар мен фермалар

Мал қалдықтарынан шыққан аммиак, мұхит маңындағы тұз спрейі, өнеркәсіптік процестердің қышқыл булары – осының бәрі металға әсер етеді. Тот баспайтын болаттан жасалған және арнайы ұнтақ жабыны бар үш төзімді корпустар қарапайым шамдарды айлар ішінде бұзатын коррозияға қарсы тұрады.

Метро және жер асты өткелдері

Пойыздардан шыққан діріл, туннельдердің шаңы, кейде су тасқыны. Метро жүйелерінде дірілге қарсы қондырғылары және жоғары IP рейтингтері бар үш төзімді шамдар қолданылады. Мен дауыл кезінде бірнеше сағат бойы ішінара суға батқаннан кейін біздің тұрғын үйлеріміздің жұмыс істеп тұрғанын көрдім.

Ашық шатырлар мен жанармай құю станциялары

Тіпті сыртта болса да, әдеттегі шамдар ылғалдылық пен температураның ауытқуынан өшеді. Ультракүлгін сәулелеріне төзімді диффузорлары бар үш төзімді корпустар тікелей күн сәулесін және жаңбырды сарғайтпай немесе ағып кетпестен өткізеді.
