10 мм ПХД бар LED T8 түтік корпусына арналған 2026 соңғы нұсқаулығы: жылу деректері, 3D CAD және UL сәйкестігі

Қысқаша қорытынды: АҚШ-тың коммерциялық жарықдиодты өндірушілеріне арналған негізгі ұсыныстар

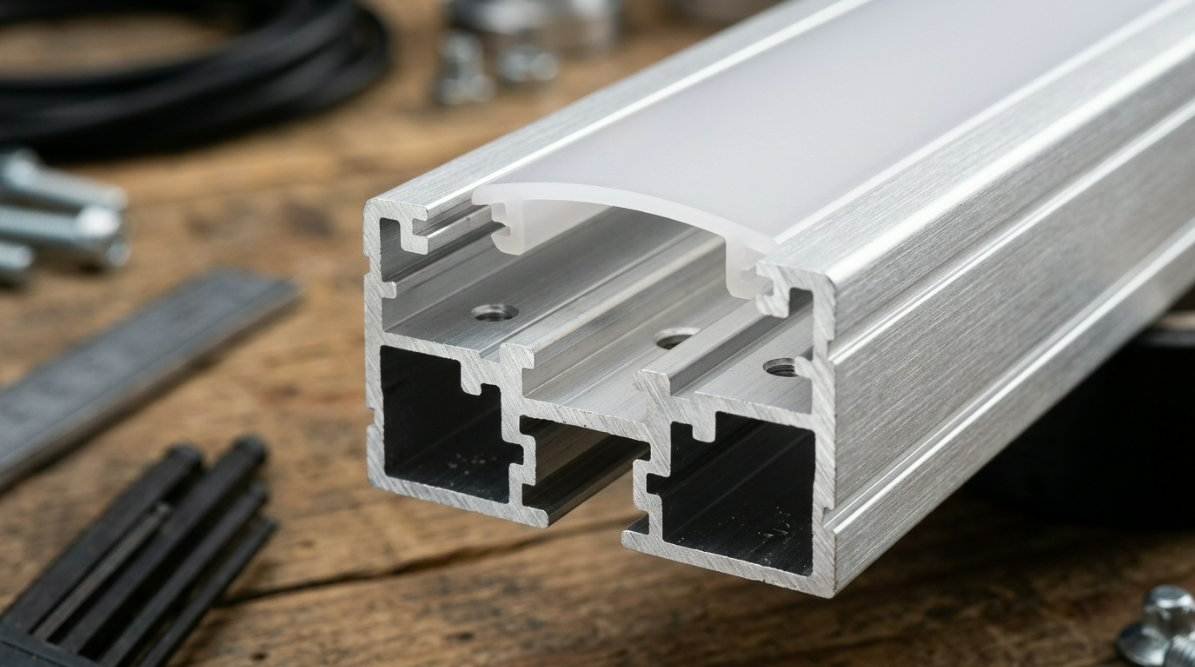

Бәсекеге қабілетті Солтүстік Американың коммерциялық жарықтандыру индустриясында маржа мен тиімділік табысқа жетуді талап етеді. Жарықтандыруды әзірлеушілер өндірістік шығындарды қысқарту кезінде өнімділікті оңтайландыруға тырысатындықтан, T8 сызықтық түтігінің құрылымдық форматы басым драйвер болып қала береді. Біздің флагманымыз10 мм ПХД бар премиум LED T8 түтік корпусыауқымды эволюциялық қадамды білдіреді. Алюминий экструзиясының ізін арнайы стандартты 10 мм басып шығарылған схемалар үшін бейімдеу арқылы біз өлі құрылымдық кеңістікті жоямыз, корпустың салмағын азайтамыз және қаттылыққа нұқсан келтірместен шикізат құнын төмендетеміз.

АҚШ дистрибьюторлары, мердігерлері және бастапқы жабдық өндірушілері (OEM) үшін бұл мамандандыру оңайырақ жылуды басқаруды, болжамды электр сипаттамаларын және автоматтандырылған жоғары жылдамдықты SMT (Surface Mount Technology) құрастыру желілерімен тікелей физикалық үйлесімділікті білдіреді. JE жоғары көлемді өндіріс жылдамдығы мен мұқият сапа көрсеткіштері арасындағы алшақтықты жоя отырып, Қытайдағы жетекші өндірістік серіктес ретінде осы жаһандық операцияларды қолдауды жалғастыруда.

Жетілдірілген жылуды басқару: ThermaCore 10 мм дәлдік протоколын енгізу

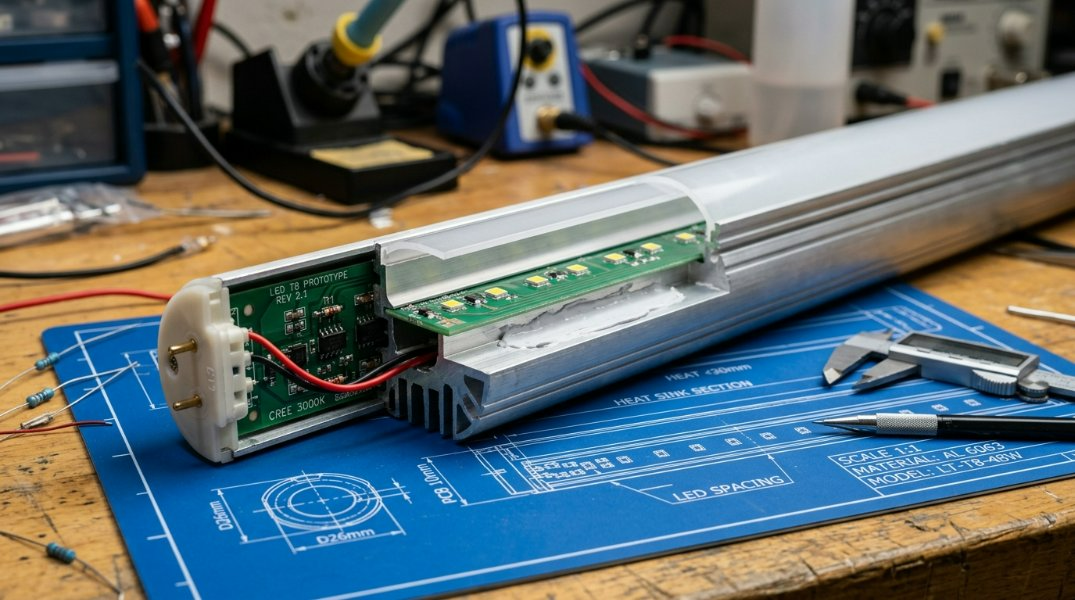

Жарық диодты ұзақ қызмет етудің негізгі кедергісі термиялық деградация болып табылады. Жоғары өнімді қосымшалар үшін бұл мәселені шешу үшін JE енгіздіThermaCore 10 мм дәлдік протоколы. Бұл дизайн әдістемесі 10 мм ПХД тасымалдағышы мен AL6063-T5 алюминий корпусының магистральі арасындағы байланыс бетінің ауданын оңтайландырады. Төзімділік ауытқуларын 0,05 мм-ден төмен ұстау арқылы бұл протокол диодтардан сыртқы жылу тарату арналарына тікелей жылу беру тиімділігін барынша арттырады.

Алшақтықты жою: егжей-тегжейлі термиялық диссипация деректері және экструзия талдауы

Құрылымдық AL6063-T5 қорытпасын пайдалана отырып, біздің экструзия профильдері жоғары тиімді жылу қабылдағыш ретінде әрекет етеді. Сынақ зертханаларындаThermaCore 10 мм дәлдік протоколы200 Вт/м·К әсерлі жылу өткізгіштігін көрсетті. Бұл жүйе әртүрлі ПХД ендерін қабылдайтын жалпы, көп қондырылған T8 корпустарымен салыстырғанда жалпы жылу кедергісін 18%-ға дейін төмендетеді. 120 В/277 В кернеуінде үздіксіз жұмыс істегенде, жарық диодты деңгейіндегі қосылыс температурасы тұрақты түрде 65°C (149°F) төмен болып, люменнің тозуына жол бермейді және 50 000 сағаттан асатын қызмет мерзіміне кепілдік береді.

Дизайнды жеделдету: 3D CAD үлгісін өзгертуге арналған жүктеулер

Инженерлік топтар үшін жобалау циклдерін азайту үшін JE жан-жақты 3D CAD үлгілерін ұсынады (STP, STEP және DWG пішімдері бар). Бұл нақты цифрлық модельдер жылдам прототип жасауға мүмкіндік береді, бұл инженерлерге соңғы элементтерді талдау (FEA) термиялық модельдеулерін және көлемді өндірісті бастамас бұрын физикалық сәйкестікті тексеруді жүргізуге мүмкіндік береді. Бұл құрылымдық интеграция бәсекеге қабілетті қайта жабдықтау бойынша өтінімдер үшін жеңілдетілген, ұзаққа созылатын сызықтық жарықтандыру құрылғыларын әзірлеудің кілті болып табылады.

АҚШ заңнамасының сәйкестігі: 2026 UL стандарттары мен DLC V6.0 техникалық сипаттамаларын шарлау

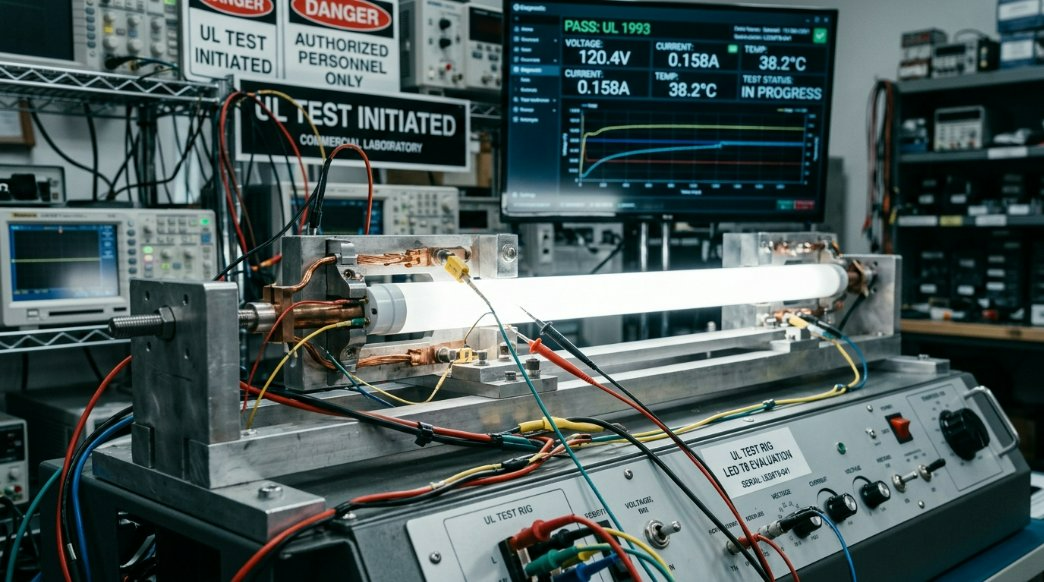

Солтүстік Америкада коммерциялық жарықтандыру өнімдерін импорттау және тарату қауіпсіздік пен тиімділік негіздерін қатаң сақтауды талап етеді. UL 1598 (Шамдар) және UL 1993 (Өздігінен балластталған шамдар) сертификаттарына өтініш бергенде сәйкес келетін қосалқы жинақтарды таңдау өте маңызды. JEJE арнайы LED T8 түтіктерінің корпус жүйелеріUL 94 V-0 жанғыштық классификацияларына оңай жауап беретін жоғары әсер ететін, отқа төзімді поликарбонат (ДК) шикізатын пайдаланыңыз.

Америка нарығы үшін FCC, CE және RoHS үйлесімділігін қамтамасыз ету

Жылу өнімділігінен басқа, электромагниттік үйлесімділік (EMC) және экологиялық қауіпсіздік ауқымды муниципалдық және корпоративтік келісімшарттар үшін өте маңызды. Біздің корпустар жоғары жиілікті драйверлерді тиімді қорғау үшін жасалған, бұл FCC 15-бөлімінің В класының шектеулеріне сәйкестікті жеңілдетеді. Сонымен қатар, JE өндірістік процестерінде қолданылатын барлық материалдар толығымен CE сертификатталған және RoHS талаптарына сәйкес келеді, оларда шектеулі қауіпті заттардың жоқтығына кепілдік береді және халықаралық жеткізу тізбегін мақұлдауды жеңілдетеді.

Техникалық сипаттама нұсқаулығы: Стандартты және жоғары өнімді 10 мм ПХД корпустарының матрицасы

Біздің өнім қатарымызда әртүрлі архитектуралық талаптарды қанағаттандыру үшін жасалған бірнеше конфигурация опциялары бар. Төменде стандартты және жоғары өнімді су өткізбейтін вариацияларымыздың техникалық атрибуттарын көрсететін құрылымдық матрица берілген:

Қадамдық практикалық оқулық: T8 корпусына арналған 4 қадамды су өткізбейтін құрастыру

Сызықтық профильдерде жоғары IP67 стандартты тығыздағыштарды сақтау мұқият дайындықты және дәл орындауды талап етеді. Максималды өріс сенімділігі үшін сарапшылардың қолдауымен төрт қадамды орнату процедурасын орындаңыз.

1-қадам: 10 мм дәлдіктегі ПХД кірістіру және термопаста қолдану

Алюминий корпусының астарын шаң мен майды кетіру үшін изопропил спиртімен мұқият тазалаңыз. Ток өткізбейтін термопастаның жұқа, біркелкі қабатын жағыңыз немесе жоғары жылу өткізетін жабысқақ таспаны орталық арна бойымен төмен қарай өткізіңіз. 10 мм ПХД-ны экструзия жолына абайлап сырғытыңыз, оның астында ауа қалталары жоқ тегіс жатқанына көз жеткізіңіз.

2-қадам: Поликарбонатты (ДК) диффузор қақпағын бекіту

Диффузиялық ДК қақпағын құрылымдық құлыптау ұяларының ішінде туралаңыз. Қақпақты орнына түскенше сырғытыңыз немесе мықтап басыңыз. Ішкі құрамдас бөліктерге құрылымдық қысымның тең еместігін болдырмау үшін құбырдың бүкіл ұзындығы бойынша сәйкес келетініне көз жеткізіңіз.

3-қадам: IP67 су өткізбеу және қақпақтың ұшын қайта жабу процесі

Су өткізбейтін қақпақтардың ойықтарына жоғары сапалы, бейтарап қататын силиконды тығыздағышты енгізіңіз. Байланыс сымдарын ішкі резеңке труба арналары арқылы беріңіз және соңғы қақпақты алюминий корпус профилінің кесілген бетіне қарсы басыңыз. Тот баспайтын болаттан жасалған орнату жабдығын пайдаланып жинақтарды бекітіңіз.

4-қадам: Түтіктерді соңғы қосу және диэлектрлік сынақ

Алюминий экструзиясына ешқандай жоғары вольтты жолдар қысқа тұйықталмайтынын тексеру үшін электр кедергісі мен диэлектрлік төзімділік сынамасын (әдетте Hi-Pot сынағы деп аталады) орындаңыз. Толық герметикалық тығыздағышты қамтамасыз ету үшін соңғы қақпақтың периметрі бойынша силикон моншақтарын визуалды түрде тексеріңіз.

T8 арнаулы ұзындықтары үшін математикалық және электрлік есептеу нұсқаулығы

Инженерлік сенімді теңшелген қондырғылар механикалық жылу шектеулері мен қуат динамикасын мұқият түсінуді талап етеді. Төмендегі арнайы математикалық құрылымдарды пайдалану арқылы жүйе ақауларын болдырмаңыз.

Қуат көзінің жүктеме формулалары және бір футқа арналған нақты ватт есептеулері

Қауіпсіз, тұрақты орнатуды қамтамасыз ету үшін инженерлер жинақталған қуат қажеттіліктерін есептеп, қуат көздері үшін қауіпсіздік бос орын қалдыруы керек (әдетте үздіксіз жүктеме жағдайында 2-сынып драйверлері үшін 20%).

1. Жалпы сызықтық түсірілімдерді есептеңіз:
   L_total = (түтіктер саны) x (бірлік ұзындығы футпен)

2. Максималды қуат тұтынуды (P_max) анықтаңыз:
   P_max = L_total x P_ft
   Мұндағы P_ft = Бір футқа арналған қуат (мысалы, тиімділігі жоғары 10 мм ПХД үшін 4,5 Вт/фут)

3. Қажетті драйвердің минималды сыйымдылығын есептеңіз (P_driver):
   P_driver = P_max x 1.20 (стандартты 20% қауіпсіздік шегін қамтиды)

Мысалы:
   Бір футқа 4,5 Вт қуатпен жұмыс істейтін 4 фут T8 түтіктерінің 100 бірлігі берілген:
   L_жалпы = 100 x 4 = 400 фут
   P_max = 400 x 4,5 = 1800 Вт
   P_driver = 1,800 x 1,20 = 2,160 Вт жиынтық мүмкіндік қажет.

Жиі қойылатын сұрақтар (ЖҚС)

10 мм PCB T8 корпустары Smart Home экожүйелерімен (Matter, Apple HomeKit, Amazon Alexa) үйлесімді ме?

Иә. Біздің корпустар стандартты 10 мм жарықдиодты жолақтарды қолдауға арналған физикалық қоршаулар болғандықтан, үйлесімділік толығымен сіз таңдаған жарық диоды драйверіне және контроллерге байланысты. Ішкі кеңістікті Matter-үйлесімді немесе Zigbee қолдайтын 10 мм смарт LED жолақтарымен толтыру арқылы сіз T8 сызықтық жарықтандыру жүйесін кез келген заманауи смарт үй платформасымен біріктіре аласыз.

10 мм жарықдиодты жолақтар үшін нақты кесу рұқсаттары мен метрге аралық интервалдар қандай?

Кесу рұқсаттары мен аралық параметрлері таңдалған ПХД дизайнымен реттеледі. Құрылымдық жағынан JE премиум алюминий экструзиялары +/- 0,5 мм ультра дәл физикалық төзімділікке дейін кесіледі. Біз инженерлік топтарға қауіпсіз мыс іздері мен терминал қосылымының үстіңгі бөліктерін қамтамасыз ету үшін түтіктің әр ұшында кемінде 1,5 мм саңылау қалдыруға кеңес береміз.

IP67/IP68 Flex сертификатын сақтау үшін маңызды қауіпсіздік нұсқаулары қандай?

Ұзақ қызмет ету мерзімі ішінде жоғары IP67/IP68 суға және шаңға төзімділікті сақтау үшін мыс іздерін тот баспайтын жоғары сапалы бейтарап қататын силиконды тығыздағыштарды пайдалану керек. Әрқашан сыртқы қуат кабельдерінің өнеркәсіптік деңгейдегі резеңке деформациядан қорғайтын бездер арқылы сенімді түрде өткізілгенін тексеріңіз және тығыздағыштың тұтастығын тексеру үшін үлгі партияларында қысымның дифференциалды сынақтарын орындаңыз.

Өндірісіңізді көтеріңіз: https://www.jeledprofile.com/led-t8-tube-housing-with-10mm-pcb.html сайтында бізбен серіктес болыңыз

Сезімтал питомниктерге, суық өндірістік орталарға немесе заманауи архитектуралық жобаларға арналған қондырғыларды жобалайсыз ба, тәжірибелі өндірушімен жұмыс істеу барлық айырмашылықты жасайды. Біздің арнауымызды зерттеңіз10 мм PCB техникалық порталы бар LED T8 түтік корпусыегжей-тегжейлі архитектуралық сызбаларды, анодизациялаудың таңдамалы таңдауларын және жаппай жеткізу құрылымдарын қарау.
