OEM сызықтық жарықтандыруға арналған T8 екі жақты жарықдиодты түтік корпусы

JET8 екі жақты жарықдиодты түтік корпусыOEM желілік жарықтандыру жобалары үшін бос қоршау платформасы болып табылады. Расталған конфигурацияда 26 мм сыртқы диаметрі, екі 12 × 1 мм ПХД позициясы, ішкі 6063 алюминий профилі, мөлдір немесе аязды поликарбонат корпусы, пластикалық қақпақтар және сыртқы драйвер орналасуы бар. Стандартты немесе теңшелген ұзындықтар 600 мм-ден 2400 мм-ге дейін қол жетімді, IP20 және IP65 конфигурациялары ұсынылады.

Негізгі сөзтұрғын үй. Бұл өнім жарық диодтары, ПХД жинақтары, сымдар, драйвер, соңғы аяқтау және кез келген қажетті тығыздағыштар таңдалып, біріктірілмейінше жұмыс шамына айналмайды. Сондықтан сатып алушылар оны тек T8 атауынан емес, бақыланатын сызба мен жиналған үлгі бойынша бағалауы керек. Ағымды қарап шығыңызT8 екі жақты жарықтандырғыш корпусPCB және жоба талаптарын JE-ге жібермес бұрын.

Өнім бос OEM корпусы, дайын T8 шамы немесе флуоресцентті ауыстыру емес.

«T8» жалпы түтік пішімін анықтайды, бірақ ол қолданыстағы флуоресцентті қондырғымен электрлік немесе механикалық үйлесімділікті орнатпайды. 26 мм корпус мүлдем басқа тақталарды, сымдарды, қақпақтарды, монтаждау бөлшектерін және қуат архитектурасын пайдалану кезінде таныс болып көрінуі мүмкін.

Ол кәдімгі флуоресцентті балласты қабылдайды, G13 шам ұстағышына сәйкес келеді, желіге жарамды істікшелерді қамтиды немесе орнатылған шамды бір-бірден ауыстыра алады деп ойламаңыз. Бұл мәліметтердің ешқайсысы корпустың диаметрімен расталмайды. Егер қайта жабдықтау үйлесімділігі қажет болса, бекіту сызбасына негіз геометриясын, түйреуіш орналасуын, жалпы шам ұзындығын, электрлік кірісті, сым режимін және арматура интерфейсін қойыңыз.

Бұл айырмашылық сатып алуға да әсер етеді. Корпустың спецификациясы экструзия мен қоршау пакетін анықтайды. Ол өздігінен жарық диодты санын, түс температурасын, жарық шығысын, оптикалық үлестірімді, қуатты, драйвер әрекетін, күңгірттенуді, асқын кернеуден қорғауды, жұмыс температурасын немесе қызмет ету мерзімін анықтамайды. Бұл сатып алушының құрамдас дизайны мен біліктілік бағдарламасымен бақыланатын дайын шамдар туралы шешімдер.

Екі жақты T8 тұрғын үй жинағының көлденең қимасы

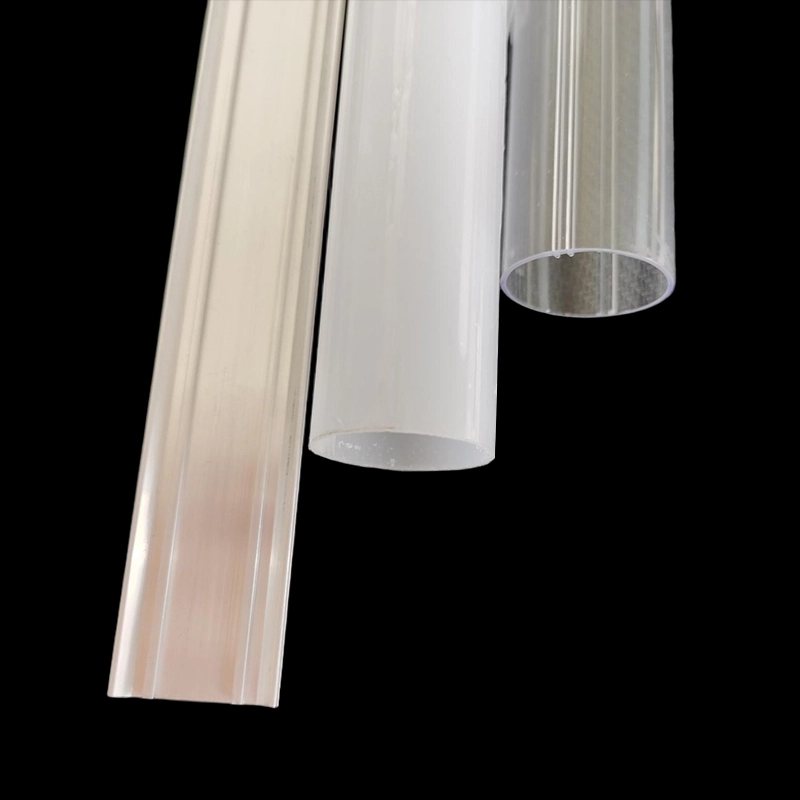

Жинақ дөңгелек поликарбонат корпусын ішкі алюминий профилімен біріктіреді. Бұл көлденең қиманың ішінде әрқайсысы 12 × 1 мм ретінде анықталған екі ПХД орны бар. Бұл құрылым OEM дизайнеріне бір 26 мм түтік конвертінің ішінде жарықдиодты тақталар үшін екі орнату орнын береді.

Алюминий кірістіру ПХД орындары үшін анықталған ішкі құрылымды қамтамасыз етеді. Ол сондай-ақ тақталардан жылу тасымалдауға қатыса алады, бірақ жылу өнімділігін тек қорытпа атауынан немесе профилінен шығаруға болмайды. Жарық диодты жүктеу, тақта құрылысы, жылу интерфейсінің материалы, контакт сапасы, драйвер жоғалтулары, қоршаған орта температурасы, түтік бағдары және ауа ағыны жұмыс температурасына әсер етеді. Орнатылған жарықдиодты тақталармен жылу дизайнын бекітіңіз.

Жұптастырылған ПХД позициялары екі жарқыраған бетті қалай қолдайды

Екі ПХД позициясы бүкіл айналаны жарықтандыру үшін бір тақтаға сүйенудің орнына жарықдиодты шамдарды түтіктің екі жағына қарай орналастыруға мүмкіндік береді. Бұл екі бағытты сызықты жарықтандыруға, аспалы шамдарға, дисплей жарықтандыруына, транзиттік интерьерге және бірнеше бағытта жарық қажет болатын басқа қондырғыларға сәйкес келеді.

Экструзия белгілі бір сәуленің бұрышына немесе жарықтың 50/50 тең бөлінуіне кепілдік бермейді. Нақты бөлу ПХД позицияларының бағытына, жарық диодты орамына, диод аралығы, тақтаның еніне, поликарбонатқа дейінгі қашықтыққа, диффузордың аяқталуына, ішкі кедергіге және жақын маңдағы шам беттеріне байланысты. Clear PC LED анықтамасын және шығыс бағытын сақтауға бейім; мұздатылған компьютер жарықты тиімдірек араластырады, бірақ көрінетін қарқындылықты азайтып, сәулені басқаруды жұмсартады.

Құралмен немесе өндірісті мақұлдамас бұрын екі жағынан жарықтандырылған үлгіні тексеріңіз. Жарық диодты кескінді, алюминий кірістіру жанындағы күңгірт жолақтарды, түс вариациясын, соңғы көлеңкелерді және екі бет арасындағы жарықтық айырмашылықтарын іздеңіз. Фотометриялық сынақ дайын шам деңгейіне жатады, себебі бос корпуста жарық көзі жоқ.

Сатып алушы көрсеткен жарық диодтары, ПХД жинақтары, сымдар, драйвер және тығыздағыштармен салыстырғанда берілген корпус құрамдастарын растаңыз

Тұрғын үй бағасы JE қамтамасыз ететін бөлшектерді сатып алушы жеткізген электр компоненттерінен бөлуі керек. Жарияланған өнім сипаттамасы негізінде қоршауға ішкі 6063 алюминий профилі, мөлдір немесе аязды поликарбонат және пластикалық қақпақтар кіруі мүмкін. Архитектура сыртқы драйверді пайдаланады. Нақты орау мазмұны, қақпақтың стилі, аппараттық құрал, тығыздағыштар, кабельді енгізу бөліктері және құрастыру қызметтері әлі де тырнақшада жол бойынша тізімделуі керек.

Сатып алушы әдетте жарықдиодты тақталарды, жарықдиодты шамдарды, сымдарды, қосқыштарды, термиялық интерфейс материалын, драйверді, қажет болған жағдайда жерге қосу әдісін және соңғы электрлік ұштарды анықтауы керек. IP65 нысаны үшін тығыздағыштарға, тығыздағыштарға, кабель түйіспелеріне, қақпақтарды тығыздау және жинау процесіне жауапкершілік әсіресе анық болуы керек. IP65 стандартына сәйкес келетін бөлшектер жинағы бақыланбайтын далалық жинақтан кейін автоматты түрде IP65 шамы болып табылмайды.

Сызбаға және құрамдастарды қарап шығуға арналған спецификация матрицасы

Сызбаны қараудың бастапқы нүктесі ретінде келесі матрицаны пайдаланыңыз. Жарияланған мәндер қол жетімді өнім конфигурациясын анықтайды; олар жобаға тән рұқсаттарды, жарамдылық тексерулерін немесе нормативтік шолуды алмастырмайды.

Бекітілген геометрия: диаметрі 26 мм және екі 12 × 1 мм ПХД позициясы, сызбада бекітілген сәйкестігі мен рұқсаттары бар

Диаметрі 26 мм және жұпталған 12 × 1 мм ПХД позициялары негізгі геометрия болып табылады, бірақ номиналды өлшемдер босату үшін жеткіліксіз. Тақтаны жасау, экструзия, садақ, жабын және құрастыру рұқсаттары дұрыс емес бағытта жиналса, оның ұясы сияқты бірдей номиналды ені бойынша жасалған тақта байлауы мүмкін. Бос қондыру басқа мәселе тудырады: тақтаның қозғалысы, сәйкес келмейтін жылу байланысы немесе диффузордың артындағы көрінетін сәйкессіздік.

JE-ге RFQ-да «12 мм тақта» деп жазудың орнына нақты ПХД сұлбасын жіберіңіз. ПХД қалыңдығын, жиектерін, кірістіру аймағының жанында дәнекерлеу маскасын немесе жабынның жиналуын, құрамдас бөліктерді ұстап тұру аймақтарын, қосқыштың шығыңқы жерлерін және жоспарланған кірістіру бағытын қосыңыз. Бекітілген сызба сәйкестендіру үшін маңызды өлшемдерді анықтауы және бұл өлшемдердің қалай тексерілетінін көрсетуі керек.

Құрылыс және опциялар: ішкі 6063 алюминий профилі, мөлдір немесе мұздатылған поликарбонат, пластикалық қақпақтар, сыртқы драйвер және ұзындығы 600–2400 мм

6063 әдетте экструдталған алюминий профильдері үшін пайдаланылады, себебі ол басқарылатын көлденең қималарға құрылуы мүмкін және жалпы өңдеу процестерін қабылдай алады. Дегенмен, «6063 алюминий» толық термиялық немесе механикалық сипаттама емес. Температура, бетті өңдеу, өткізгіштік, сыртқы түрі немесе коррозияға қарсы әрекет жоба үшін маңызды болса, сызбаға талапты қосып, растауды сұраңыз.

Ұзындығы да сатып алу бағасынан көбірек өзгереді. Ұзын корпустар түзулікке, өңдеудің зақымдалуына, ПХД кірісіне, сымдарға қол жеткізуге және қаптаманың дизайнына сезімтал. Көрсетілген ұзындықтың кесілген экструзияға, поликарбонат корпусына немесе ұштық қақпақтарды қоса алғанда жалпы жиналған құрылғыға қатысты екенін растаңыз. JE стандартты жәнереттелетін ұзындықтағы T8 жарықдиодты түтік корпусы600 мм-ден 2400 мм-ге дейінгі опциялар; тырнақша нақты дайын ұзындық пен төзімділікті анықтауы керек.

Таза немесе мұздатылған компьютер, соңғы қақпақты тоқтату және IP20 немесе IP65 конфигурация таңдаулары

Жарық диодты көріну, бағытты шығару немесе ішкі тақталардың сыртқы түрі қолайлы болған кезде мөлдір поликарбонатты таңдаңыз. Ол диод аралығын, сымдарды, түйіспелерді және кішігірім туралау қателерін көрсете алады, сондықтан ішкі құрылым көрнекі түрде таза болуы керек. Жақсырақ визуалды араластыру және аз тікелей жарықдиодты бейнелеу қажет болғанда мұздатылған компьютерді таңдаңыз. Мұздату светодиодтың барабар аралығын немесе оптикалық сынақты алмастыра алмайды және оның беріліске әсерін нақты жеңіл қозғалтқышпен бағалау керек.

Соңындағы қалпақшалар жиі назардан тыс қалған интерфейске айналады. Олар түтіктің қалай жабылатынын, сымдардың корпустан қалай шығатынын және жинақтың айналадағы шамға қалай қосылатынын анықтайды. Пластикалық қақпақ стандартталған флуоресцентті негізді немесе су өткізбейтін тығыздағышты қамтамасыз етеді деп есептелмеу керек. Сызбада ұстау әдісін, кабельдің ашылуын, қосқыштың орналасуын, полярлық таңбалауды, кернеуді азайтуды және қызметке қол жеткізу талаптарын қойыңыз.

IP20 аяқталған дизайн судың түсуінен қорғауды қажет етпейтін жағдайда ғана жарамды. IP65 опциясы шаң өткізбейтін және су ағынына төзімді конфигурацияға арналған, бірақ рейтинг толық қоршау жүйесі мен құрастыру әдісі анықталып, тексерілгеннен кейін ғана қолданылады. Қақпақтың қосылыстары, кабель кірістері, тығыздағыштың қысылуы, кесілген беттер және өндірістің жұмысы бәрі ағып кетуді тудыруы мүмкін.

Дәйексөз қалай келтірілгенін сұраңызIP20 немесе IP65 T8 корпусының конфигурациясықұрамдас бөліктері мен құрастырулары бойынша ерекшеленеді. Егер JE зауытыңызға құрастыру үшін бос бөлшектерді жеткізсе, тығыздағыш материалдарын, тығыздағыштың орнын, қажет болған жағдайда емдеу шарттарын, қақпақты салу немесе бекіту әдісін және дайын өнімнің кіру сынағы туралы келісіңіз. Құрастырылмаған корпус үлгісіне негізделген IP шағымын басып шығармаңыз.

Транзиттік, коммерциялық, сәулеттік және қорғалатын сыртқы шамдарды қолдану шекаралары

Екі жақты пішім теміржол көлігінің интерьерін, станцияларды, коммерциялық жарықтандыруды, гараждарды, мектептерді, зауыттарды және басқа желілік қондырғыларды қолдай алады. Бұл пайдаланулар бір біліктілік стандартын ортақ пайдаланбайды, сондықтан қолданба атауы ешқашан инженерлік талаптарға сай болмауы керек.

Теміржол көлігін жарықтандыру діріл, соққы, жалын мен түтін әрекетін, электр қауіпсіздігін, электромагниттік үйлесімділікті, материалды қадағалап отыруды және қауіпсіз ұстауды жобаға сәйкес тексеруді қажет етуі мүмкін. 26 мм корпустың геометриясы бұл талаптардың ешқайсысына сәйкестігін дәлелдемейді. Қолжетімсіз дәлелдер тұтынушыны жіберу кезінде емес, ертерек табылуы үшін үлгі алу алдында JE-ге қажетті сынақ немесе материал-құжат тізімін беріңіз.

Коммерциялық және архитектуралық шамдар үшін сатып алушылар әдетте сыртқы түріне, жарықтың таралуына, монтажды біріктіруге, жүргізушіге қол жеткізуге, жылуға, тазалауға және техникалық қызмет көрсетуге назар аударуы керек. Мұздатылған компьютер жеке жарық диодтарын жасыра алады, бірақ ұзын жарық сызық әлі де тақтаның түйіспелерінде немесе шеткі қақпақтарда қараңғы аймақтарды көрсете алады. Үздіксіз көрініс маңызды болса, толық өлшемді үлгіні жасаңыз; қысқа үзіліс әрбір өндіріс мәселесін ашпайды.

Гараждар, зауыттар және қорғалған сыртқы орындар шаңды, ылғалдылықты, тазалау әдістерін, температураның өзгеруін және ықтимал химиялық әсерді қосады. IP65 ультракүлгінге төзімділік, химиялық үйлесімділік, конденсация, соққыға төзімділік немесе шектеусіз сыртқы әсерге емес, анықталған сынақ жағдайларында кіруді қарастырады. Бұл сипаттар бөлек көрсетіліп, тексерілуі керек. Егер түтік басқа герметикалық шамның ішінде отыратын болса, сонымен қатар қысылған қызуды және сыртқы драйвердің қол жетімді болып қалатынын ескеріңіз.

Бекіту дәлелі: сызбалар, үлгіні тексеру, сынақ әдістері, материалдық құжаттар және тұрғын үй сертификатына шағымсыз UL немесе ETL жіберуді қолдау

Сенімді мақұлдау пакеті басқарылатын қима сызбасынан және құрастыру сызбасынан басталады. Олар 26 мм диаметрін, ПХД позицияларын, негізгі интерфейстерді, материалды белгілеулерді, соңғы қақпақ мәліметтерін, ұзындық анықтамасын және қайта қарау күйін көрсетуі керек. ПХД кірістіруіне, қақпақты орнатуға, монтаждауға немесе тығыздауға әсер ететін өлшемдер жалпы ескертуге емес, нақты рұқсаттарға лайық.

Үлгіні тексеру өлшемдерді және практикалық құрастыруды қамтуы керек. Нақты ПХД-ларды салыңыз, арнаулы сымдарды өткізіңіз, ұштық қақпақтарды орнатыңыз және иілу, бұрау, сызу, түс өзгеруі, қақпақ саңылаулары және тақтаның қозғалысы үшін толық ұзындықты тексеріңіз. Содан кейін температура мен оптикалық көріністі бағалау үшін ұсынылған жағдайларда жарық диодты және драйвер жүйесін басқарыңыз.

Нәтижелерді салыстырмас бұрын сынақ әдістерін келісу керек. IP65 дизайны үшін сынақтың JE құрастырылған үлгісіне немесе дайын шамға, соның ішінде кабель кірісі мен сымына қатысты екенін анықтаңыз. Материалдық құжаттар декларацияларды, деректер парақтарын немесе сынақ есептерін қамтуы мүмкін, бірақ олардың қолжетімділігі мен сәйкестігі сатып алынатын шайыр, алюминий спецификациясы, түсі және өндіріс конфигурациясы үшін расталуы керек.

UL немесе ETL жіберу қолдауын жалпы сертификаттау шағымы ретінде емес, құжатты үйлестіру ретінде қарастырған жөн. Материалдық жазба, құрамдас файл немесе жеткізуші декларациясы бос корпусты немесе дайын шамды UL тізімінде немесе ETL тізімінде көрсетпейді. Соңғы құрылыс, электрлік құрамдас бөліктер, температуралар, аралықтар, сымдар, қоршау және мақсатты пайдалану барлығын таңдалған сертификаттау органы қарауы мүмкін.

JE компаниясына зертханаға немесе сертификаттау серіктесіне қандай жіберу жолын және құжаттарды талап ететінін айтыңыз. Содан кейін JE ұсынылған материалдар мен конфигурация үшін не қолжетімді екенін растай алады. Арнайы тану, листинг, тұтанғыштық классификациясы, файл нөмірі немесе сынақ есебі міндетті болса, тапсырысты бекітпес бұрын сол дәлелдерді алыңыз және тексеріңіз. Оны логотиптен, жалпы материал тобынан немесе алдыңғы жобадан ешқашан шығармаңыз.

Сызбаны шолудан үлгіні бекітуге және өндіріс бағасына дейін

Қытай терең экструзия сыйымдылығын ұсынады, бірақ зауыттың орналасқан жері сызбаны басқару, құрамдас бөліктердің сәйкестігі немесе қайталануы туралы аз мәлімет береді. JE түтік корпустарын, жарықдиодты профильдерді, ДК түтіктерін, соңғы қақпақтарды және үш өткізбейтін корпустарды қоса, жарықдиодты жарықтандыруға арналған алюминий және пластикалық экструзияларды шығарады. Бұл жоба үшін пайдалы дәлел - жауап беретін сызба процесі, репрезентативті үлгі, анықталған тексеру жоспары және жеткізу шекарасын айқын ететін баға белгілеу.

Баптау жұмыс процесі: сызбаны қайта қарау, DFM кері байланысы, қалып таңдау, үлгіні тексеру және өндіріс сапасын бақылау

«T8 тұрғын үйіне» бос сұраудан гөрі өтінішпен бастаңыз. ПХД файлдарын, мақсатты жалпы ұзындықты, оптикалық таңдауды, аяқтауды, кіріс нысанын, орнату интерфейсін және міндетті құжаттарды жіберіңіз. JE сол кірістерді бар жалпы қалыппен салыстыра алады немесе жеке қалып пен арнайы экструзия қажет екенін анықтай алады.

Сызбаны қайта қарау кезінде тақтаның саңылауын, қақпақтың бітелуін, сымның бағытын, құрамдас бөліктерді ұстау аймақтарын, тығыздағыш беттерді және көрінетін косметикалық аймақтарды шешіңіз. DFM кері байланысы ұстау немесе тексеру қиын өлшемдерді және құралға, құрастыруға немесе құнына әсер ететін кез келген өзгерістерді анықтауы керек. Теңшелетін профиль шынайы интерфейс мәселесін шеше алады, бірақ ол құралды мақұлдауды қосады және жобаны жаңа қимаға құлыптайды. Критикалық емес ПХД жиегін бейімдемеу үшін жеке құралға тапсырыс бермеңіз.

Үлгі келісілген материалды, диффузордың әрлеуін, алюминий қимасын, қақпақтың дизайнын және нақты тәуекелдерді тексеру үшін жеткілікті ұзындықты көрсетуі керек. Кез келген қабылданған ауытқуды жазыңыз. Үлгі өлшемдік, құрастыру, оптикалық, термиялық және қолданылатын енгізу тексерулерінен өткеннен кейін, өндіріс бағасы үшін пайдаланылған сызбаны қайта қарауды тоқтатыңыз.

Өндіріс сапасын бақылау бақыланатын талаптарға байланысты болуы керек: материалдың сәйкестігі, көлденең қиманың маңызды өлшемдері, кесу ұзындығы, көрсетілген жерде түзу, беттің күйі, диффузордың сыртқы түрі, қақпақтың қондырылуы, ПХД кірістіру және орауыш қорғанысы. Жабық жинақтар үшін кіріс өнімділігі қалай тексерілетінін және қандай іріктеу деңгейінде анықтаңыз. Баға ұсыныстары, сондай-ақ қажет болған жағдайда құралға меншік құқығын, үлгі төлемдерін, тапсырыс көлемін, жеткізу мерзімін, орау әдісін және жеткізу шарттарын көрсетуі керек, бұл нүктелерді электрондық пошта болжамдарына қалдырмай.

RFQ тексеру парағы: ұзындық, ПХД геометриясы, диффузор, IP нысаны, соңғы қақпақтар, рұқсаттар, мөлшер, орау, тағайындау және қажетті құжаттама

• Ұзындығы:Қол жетімді 600–2400 мм диапазонында кесу ұзындығын және қажетті жалпы жинақталған ұзындықты көрсетіңіз.
• ПХД геометриясы:Тақтаның енін, қалыңдығын, контурын, коннектордың орнын, құрамдас бөліктерін және кірістіру бағытын бекітіңіз.
• Диффузор:Мөлдір немесе мұздатылған компьютерді таңдап, көрсету үшін үлгі қажет оптикалық көріністі сипаттаңыз.
• IP мақсаты:Соңғы құрастыруды орындайтын және аяқталған конфигурация сынақтан өтетін IP20 немесе IP65 күйі.
• Соңындағы қалпақшалар:Аяқтауды, кабельдің шығуын, қосқыш немесе түйреуіш талаптарын, ұстауды, тығыздауды және деформацияны жоюды анықтаңыз.
• Төзімділік:ПХД орнату, қақпақтың қосылуы, монтаждау, ұзындық және біріктіру бөліктері үшін маңызды өлшемдерді белгілеңіз.
• Саны:Прототипті, пилоттық және күтілетін өндіріс мөлшерін көрсетіңіз, осылайша жалпыға арналған қалып пен тапсырысқа арналған қалыптарды салыстыруға болады.
• Қаптама:Беттік қорғаныс қажеттіліктерін, бума шектеулерін, таңбалауды және ұзындыққа байланысты кез келген өңдеу шектеулерін анықтаңыз.
• Баратын жері:Жеткізу елін, қаласын немесе портын, қолайлы жеткізу шарттарын және кез келген импорттық құжат талаптарын көрсетіңіз.
• Құжаттама:Бекіту үшін қажетті сызбаларды, тексеру есептерін, материалдық жазбаларды, декларацияларды, сынақ дәлелдемелерін және сертификаттау-ұсыну құжаттарын тізімдеңіз.

Үлгі жоспары мен өндіріс бағасын сұрау үшін сол пакетті сызбаңызбен бірге жіберіңіз26 мм екі жақты T8 жарықдиодты түтіктің корпусы.
