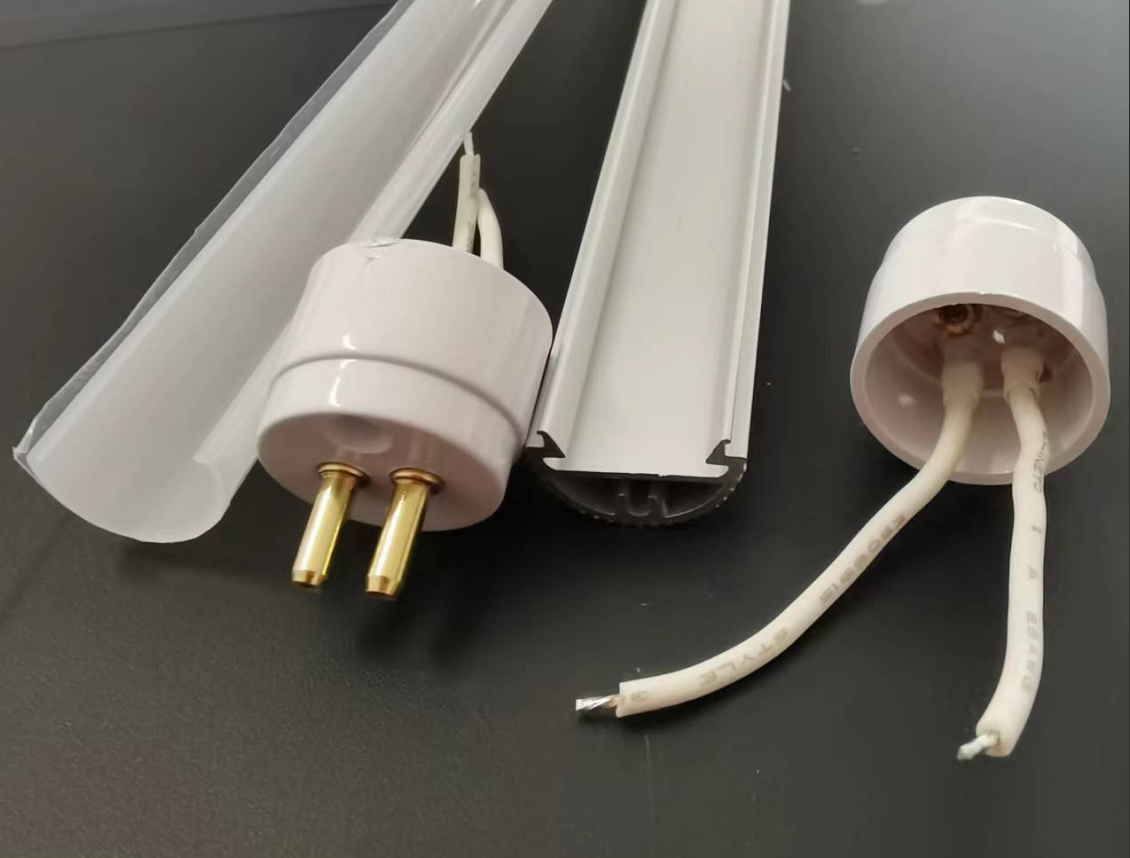

G5 Соңғы қақпақ сымдары

Алдымен, түсіндіріңіз: «сым» дегенді қалай түсінесіз?

T5 және G5 жарықдиодты түтіктерді өндіру процесінде «бір сымды/көп сымды/сымсыз» әдетте түтіктің өзін қоректендіру әдісін емес (бір жақты/қос ұшты қуат көзі) емес, соңғы қақпақтан шығатын сымдардың санын білдіреді. Бұл екі ұғым оңай шатастырылады.

• Бір сымды:Соңғы қақпақ тек бір сымды, әдетте ток өткізетін сымды (L) немесе бейтарап сымды (N) шығарады.
• Көп сымды (қос сымды):Соңғы қақпақ екі сымды, әдетте бір ток өткізетін сымды және бір бейтарап сымды шығарады.
• Сымсыз:Соңғы қақпақтың өзі ешқандай сымдарды шығармайды; тек екі G5 түйреуіштері бар.

Бұл нақтыланған соң, кейінгі комбинациялық логиканы түсіну оңай.

1-комбинация: бір ұшы бір сымды + бір ұшы сымсыз → бір ұшты қуат беретін түтік

Бұл нарықтағы T5 біріктірілген жарықдиодты түтіктер үшін ең көп таралған конфигурация.

Қосылу әдісі:Қуат тек бір сымды ұшынан беріледі. Бұл жалғыз сым кернеулі немесе нөлдік сымға қосылады, ал басқа сым (өткізетін немесе бейтарап) шам түтігінің ішкі схемасы арқылы екінші жағындағы істікке тікелей қосылады. Сымсыз қосылымның соңында бір істік механикалық бекітуге және өткізгіштікке жауап береді, ал екінші түйреуіш қосылмаған немесе ішкі қысқа тұйықталған болуы мүмкін.

Дегенмен, маңызды өндірістік бөлшектер бар: T5 G5 шам ұстағышының түйреуіш аралығы небәрі 5 мм. Бір ұшы қуаттандырылған кезде, екі түйреуіш бір-біріне өте жақын және дұрыс емес ішкі сымдар қысқа тұйықталуды оңай тудыруы мүмкін. Сондықтан, бір сымды қақпақтың ішіндегі оқшаулау және сымдардың орналасуы соңғы қақпақ жеткізушісінің шеберлігінің негізгі көрсеткіші болып табылады.

Қолдану сценарийлері:Кеңсе жарығы, супермаркет сөрелерінің шамдары, шкаф шамдары, витрина шамдары. Шамдардың бұл түрлері әдетте біріктірілген кронштейнді пайдаланады, ол тек бір қуат кірісін қажет етеді, орнатуды жеңілдетеді және соңғы пайдаланушыларға электрлік білім қажет емес.

Екі комбинация: Әр ұшынан бір сым → Екі жақты қуатпен жұмыс істейтін шам түтігі

Бұл әдіс инженерлік жөндеу жобаларында кең таралған.

Қосылу әдісі:Шам түтігінің екі шетіндегі шам қақпақтарынан сым өткізіңіз. Бір ұшын ток өткізгіш сымға (L), екінші ұшын бейтарап сымға (N) қосыңыз. Ток бір шетінен кіріп, екіншісінен шығады. Шам қақпағының ішіндегі екі G5 түйреуіштері қысқа тұйықталған, бір электродты құрайды.

Неліктен инженерияда екі жақты қуат көзіне артықшылық беріледі?Ескі флуоресцентті лампа ұстағыштарын қайта жабдықтаған кезде, түпнұсқа G5 ұстағыштары әдетте параллель қосылады, яғни екі түйреуіш ішкі қысқа тұйықталған. Қос ұшты шамдарды параллель емес ұстағышпен ауыстырудың қажеті жоқ ұстағыштың осы түріне тікелей бейімдеуге болады. Бір ұшты шам параллель ұстағышқа орнатылса, ол қуат қосылғанда бірден қысқа тұйықталуға ұшырайды. Бұл Гонконг инженерлік қоғамдастығында болды; Кейбіреулер тіпті ескі ұстағыштың пластик корпусын өртеп жіберді.

Өндірістік сақтық шаралары:Қос ұшты шам қақпағының екі ұшында сымдар болуы керек, бірақ орнату кезінде кері сымдарды болдырмау үшін сым түстері анық ажыратылатын болуы керек (мысалы, бір ұшы L, екіншісі N деп белгіленген). Сонымен қатар, қос ұшты флуоресцентті лампаның ішкі сымдары екі ұшы арасында электр қосылымының жоқтығын қамтамасыз етуі керек; әйтпесе, шам қысқа тұйықталуға ұшырайды.

Қолдану сценарийлері:Зауыт цехтары, автотұрақтар, қоймалар, логистикалық орталықтар. Бұл орындар жиі ескі флуоресцентті лампа ұстағыштарын қайта жабдықтауды қажет етеді және қос жақты қуат беру шешімдері жақсырақ үйлесімділікті ұсынады.

3-комбинация: Бір ұшы ток сымы бар (қос сымды) + бір ұшы сымсыз ұшы қақпағы бар → Жетілдірілген бір ұшты қуат көзі

Бұл комбинация қауіпсіздік пен сенімділік талаптары жоғары сценарийлер үшін қолайлы бір жақты қуат көзінің жетілдірілген нұсқасы болып табылады.

Қосылу әдісі:Қуат көзінің қақпағы драйвер қуат көзіне немесе айнымалы ток қуатына тікелей қосылатын ток өткізетін және бейтарап сымдарды шығарады. Сымсыз ұшы тек механикалық қолдау және тізбекті қосу үшін пайдаланылады және қуат кірісін өңдемейді.

Бір сымды бір ұшты шешімнен айырмашылығы:Бір сымды бір ұшты шешімде лампа түтігінің ішкі сымдары «бір сым кіретін, ал басқа сым екінші ұшына ішкі қосылатын» дизайнды талап етеді, бұл ішкі сымды салыстырмалы түрде күрделі етеді. Керісінше, қос сымды бір ұшты шешімде ток өткізетін және бейтарап сымдар бірдей соңғы қақпақ арқылы енгізіледі, осылайша тікелей ішкі тізбек дизайнына қол жеткізу, ықтимал ақаулық нүктелерін азайту және қауіпсіздікті арттыру.

Өндірістік артықшылықтар:Кіріктірілген T5 шам түтіктерін өндірушілер үшін бұл әдіс бір ұшты қақпақтарды пайдаланудан гөрі жоғары жинақтау тиімділігін ұсынады. Барлық қуат сымдары бір ұшында шоғырланғандықтан, шам түтігінің ішіне көлденең сымдарды салудың қажеті жоқ, осылайша ішкі қысқа тұйықталу қаупін азайтады.

Қолданбалар:Медициналық жарықтандыру, оқу жарықтандыру, жоғары сапалы коммерциялық дисплейлер.
