Жоғары дірілдейтін рельстік орталар үшін жарықдиодты корпустарды қалай құрастыруға болады

Жылжымалы құрам - электроникаға қарсы орта. Пойыз жол ауыстырғышына соққан сайын, жоғары жиілікті кинетикалық энергия арбалардан шасси арқылы жоғары және тікелей төбелік панельдерге өтеді. Транзиттік органдар жыпылықтайтын кабина шамдары немесе өлі аспалы құрылғылар туралы шағымданған кезде, мәселе сирек жарықдиодты чиптің өзінде болады. Ақаулық әрдайым дерлік механикалық қоршаумен байланысты.

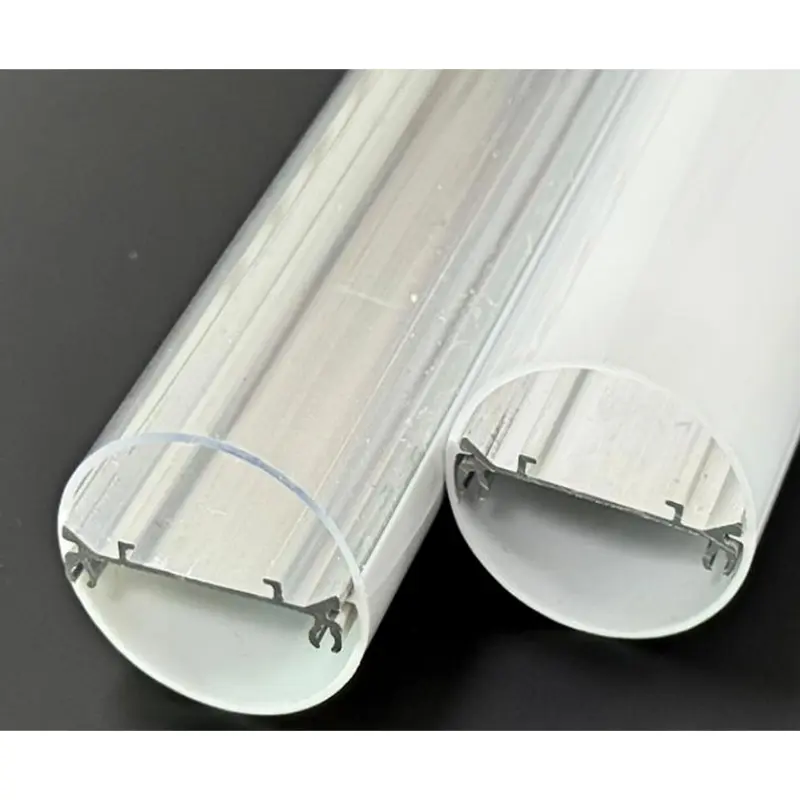

АнЖарық диодты рельс Көлік жарығы корпусысәндік жабу ғана емес. Бұл құрылымдық амортизатор, жылуды басқару жүйесі және өмір қауіпсіздігінің негізгі кедергісі. Егер экструзия дизайны гармоникалық резонансты, термиялық кеңеюді немесе транзиттік өрт кодтарын есепке алмаса, жарықтандыру жүйесі номиналды қызмет ету мерзімінен көп бұрын істен шығады. Бұл ортаны жобалау стандартты коммерциялық жарықтандыру жорамалдарынан бас тартуды және тұрақты, күшті қозғалыс үшін арнайы инженерияны талап етеді.

Жылжымалы құрамды жарықтандырудағы механикалық және термиялық ақауларды диагностикалау

Жақсырақ тұрғын үйді жобалау үшін алдымен қазіргі конструкциялардың далада қалай бұзылатынын түсіну керек. Рельсті орталар жарықтандыру құрылғыларын физикалық соққылардың, температураның шектен тыс ауытқуларының және шектеулі әуе кеңістігінің күрделі қоспасына ұшыратады. Корпус нашар жобаланған кезде, белгілер әдетте үш түрлі ақаулық режимінде көрінеді.

Дәнекерлеу қосылысының микрокрекингі
Пойыз шамдарының жыпылықтауының ең көп тараған себебі - механикалық шаршау. Алюминий жарықдиодты экструзия дұрыс демпферліксіз діріл төбелік панельге қатты бекітілгенде, корпус бұл кинетикалық энергияны тікелей ішкі ПХД-ге тасымалдайды. Тұрақты иілу диодтарды тақтаға қосатын дәнекерлеу қосылыстарында микро-жарықтарды тудырады. Сатып алушылар жиі ПХД өндірушісін кінәлайды, бірақ негізгі себеп - жарықдиодты науаға ішкі соққыдан оқшаулау жоқ корпус.

Поликарбонатты жарып жіберу және диффузорды шығару
Пойыздар қатты термиялық циклден өтеді. Бір түнде теміржол ауласында тұрған жолаушылар вагоны мұздан төмен түсуі мүмкін, содан кейін HVAC және жарықтандыру жүйелері қосылған кезде тез қызып кетуі мүмкін. Алюминий мен пластмасса әртүрлі жылдамдықпен кеңейеді. Алюминий негізі мен пластикалық диффузор арасындағы механикалық төзімділік тым тығыз болса, термиялық кеңею үлкен кернеуді тудырады. Бұл поликарбонаттағы микроскопиялық сызаттардың желісін «шайқауға» әкеледі немесе одан да нашар, кенет тежеу ​​кезінде диффузордың ілініп, жолынан шығып кетуіне әкеледі.

IP65 тығыздағышты қысу жинағы
Метро вагондары агрессивті тазалау режимдерін қажет етеді, көбінесе жоғары қысыммен жууды қамтиды. Бұл жағдайдан аман қалу үшін дірілге төзімді жарықдиодты транзиттік жарық корпусына сенімді IP65 рейтингі қажет. Дегенмен, тұрақты діріл уақыт өте келе төмен тығыздағыш материалдарының тегістелуіне әкеледі, бұл құбылыс қысу жинағы деп аталады. Тығыздағыш есте сақтау қабілетін жоғалтқаннан кейін, ылғал мен тазартқыш химиялық заттар корпусты айналып өтіп, электр компоненттерін қысқартады.

EN45545 сәйкестік және дірілді сөндіру үшін материалды таңдау критерийлері

Рельсті жарықтандыруға арналған материалдарды анықтау жолаушылар қауіпсіздігінің қатаң мандаттарымен құрылымдық қаттылықты теңестіруді талап етеді. Сіз жай ғана дайын коммерциялық экструзияларды пайдалана алмайсыз. Әрбір құрамдас теміржол көлігіндегі өртке қарсы әрекетті және материалдарды реттейтін EN45545 қатаң теміржол стандарттарынан өтуі керек.

Негізгі профиль: 6063-T5 алюминий
Негізгі құрылымдық экструзия үшін 6063-T5 алюминий салалық стандарт болып табылады. T5 температурасы жылжымалы құрамға арналған алюминий жарықдиодты экструзияға қажетті нақты механикалық қасиеттерді қамтамасыз етеді: ол пойыз вагонының төбесінің ұзындығын салбыратпай өтуге жеткілікті қатты, бірақ сынусыз төмен жиілікті тербелістерге төтеп беруге жеткілікті икемді. Ең бастысы, 6063 алюминий тамаша жылу өткізгіштігін ұсынады, ол жоғары өнімді жарықдиодты жолақтар үшін жоғары тиімді жылу қабылдағыш ретінде әрекет етеді.

Диффузор: жалынға төзімді поликарбонат (ДК)
Оптикалық қаптамаға келетін болсақ, стандартты PMMA (акрил) рельсті қолдану үшін тым сынғыш. Ауыр соққы оны бұзады, қауіпті сынықтар жасайды. Стандартты ABS арзан, бірақ транзиттік өрт кодтарының түтін мен уыттылық талаптарын орындамайды.

Сіз отқа төзімді ДК (поликарбонат) көрсетуіңіз керек. ДК бұзылмай тікелей соққыға төтеп бере алады, бұл оны трафик көп қоғамдық транзит үшін тамаша етеді. Одан да маңыздысы, ДК реттелетін тұжырымдары EN45545 Қауіптілік деңгейі 3 (HL3) талаптарына жауап бере алады. Бұл кабинада өрт болған жағдайда корпус жалын таратпайды және шығарылатын түтін жолаушылардың қауіпсіз эвакуациялануын қамтамасыз ету үшін талап етілетін уыттылық шегінен төмен қалады дегенді білдіреді.

Тығыздауыш және соңғы қақпақтар
Қақпақты тығыздау үшін стандартты ПВХ немесе арзан резеңкеден аулақ болыңыз. EPDM немесе жоғары сапалы силикон міндетті болып табылады. Бұл материалдар температураның шектен шығуына және ультракүлгін сәулеленудің бұзылуына қарсы тұрады, сонымен бірге IP65 рельсті көлік құралының жарықдиодты арматурасының корпусы күнделікті дірілден кейін су өткізбейтін болып қалады.

AI басқаратын термиялық модельдеу арқылы жылу диссипациясын тексеру

Жылу - жарықдиодты ұзақ өмір сүрудің жауы. Коммерциялық кеңседе жарықдиодты қондырғы жылуды ашық ауаға шығарады. Жоғары жылдамдықты пойызда жарықтандыру корпусы көбінесе массивті, жылу шығаратын HVAC арнасының астындағы оқшауланған төбелік панельге енеді. Арматураны қоршап тұрған қоршаған орта температурасы әлдеқашан көтеріліп, тиімді салқындату үшін қажет Delta-T (температура айырмашылығы) айтарлықтай төмендейді.

Жаңа экструзия профилі үшін қымбат құралды кесу алдында термиялық басқаруды сандық түрде тексеру керек. Заманауи инженерлік жұмыс процестері қазір жабық кеңістікте жылудың корпус арқылы қалай қозғалатынын модельдеу үшін AI көмегімен термиялық модельдеу бағдарламалық құралын пайдаланады.

Модельдеу жылу жолын жарықдиодты диодтан, термопаста арқылы, ПХД-ге және 6063-T5 алюминий қанаттары арқылы шығарады. Жасанды интеллектпен басқарылатын шешушілер қажетсіз салмақ қоспай-ақ бетінің ауданын барынша үлкейтетін нақты конфигурацияны табу үшін жылу қабылдағыштың қалыңдығын, аралығын және бұрышын реттей отырып, жүздеген геометрияларды жылдам қайталай алады. Салмақ - теміржол көлігінің дизайнындағы маңызды көрсеткіш; ауыр корпустар электр энергиясын тұтынуды арттыра отырып, пойыздың жалпы массасын арттырады. Жылу диссипациясын цифрлық түрде растау арқылы инженерлер алюминий профилінің массасын азайта отырып, диодтың қосылу температурасын 80 ° C-тан төмен ұстайтын жылуды басқару рельсінің жарықдиодты корпусын жобалай алады.

Арнайы алюминий және поликарбонат профильдеріндегі өндіруге арналған дизайн (DFM).

Тіпті ең оңтайландырылған CAD үлгісі, егер оны масштабта сенімді түрде өндіру мүмкін болмаса, пайдасыз. Алюминий мен пластмассаларды экструдтау материал ағынын, салқындату жылдамдығын және матрицаның үйкелісін дәл бақылауды қажет етеді. Dongguan Jinen Lighting Technology (JE) 20 пластиктен және 5 алюминийден жасалған экструзия желісін басқарады, бұл құрал жасау кезеңіне дейін құрылымдық кемшіліктерді анықтау үшін DFM қолдауын қамтамасыз етеді.

Инженерлік кезінде аарнайы жарықдиодты рельсті көлік құралының жарық корпусы, мына арнайы DFM әрекеттерін орындаңыз:

1. Қабырғалардың теңгерім қалыңдығы:Алюминий профиліңіздің көлденең қимасының біркелкі қабырға қалыңдығына көз жеткізіңіз. Қалың бөліктер жіңішке бөліктерге қарағанда баяу суытады. Ауыр монтаждау фланеці жіңішке жылу қабылдағыш қалқаның қасында тұрса, біркелкі емес салқындату профильдің экструзиялық қалыптан шыққан кезде бұралуына немесе бұралуына әкеледі. Қалыңдықтың ауысуын бірте-бірте сақтаңыз.
2. ДК үшін жомарт Snap-Fit төзімділіктерін жобалау:Поликарбонат салқындаған сайын кішірейеді. ДК диффузоры алюминий негізіне ілінетін бір-бірімен байланысатын жолдарды жобалау кезінде екі материал үшін де жылу кеңею коэффициенттерін есептеңіз. Дәл кеңейту аралығын қалдырыңыз. Орнату тым тығыз болса, пойыз қызған кезде ДК сыртқа қарай иіледі.
3. Инженер терең тығыздағыш арналары:IP65 рейтингі силиконның бір бөлігін сығуды ғана қажет етпейді. Алюминий экструзиясына арнайы, U-тәрізді ұстау арнасын жобалаңыз. Арна қабырғалары тығыздағышты орнында механикалық түрде бекіту үшін жеткілікті терең болуы керек, сондықтан ол бүйірлік діріл әсерінен домалап немесе жылжып кетпеуі керек.
4. Пластикалық профильдердегі қуыс қуыстарды азайтыңыз:Пластикалық экструзиялардағы қуыс секциялар ішкі оправкалары бар күрделі, қымбат матрицаларды қажет етеді. Мүмкіндігінше, ДК қақпағын жабық құбырлы бөліктен гөрі тірек қабырғалары бар бір қабырғалы профиль ретінде жасаңыз. Бұл құрал-саймандардың құнын азайтады және экструзия желісіндегі өндірісті жылдамдатады.

OEM экструзия мүмкіндіктерін АҚШ транзиттік сатып алу стандарттарымен сәйкестендіру

Американдық нарыққа рельсті жарықтандыру құрылғысын әкелу локализацияланған FTA нұсқауларынан бастап қатаң қауіпсіздік сертификаттарына дейін сатып алу ерекшеліктерінің күрделі желісін шарлауды талап етеді. АҚШ-тың транзиттік органдары тендерлік ұсыныстарды ұзақ мерзімді сенімділік пен сәйкестік негізінде бағалайды, бұл үлкен жауапкершілікті жарықтандыруды өндірушіге және қосымша олардың құрамдас жеткізушілеріне жүктейді.

Стандартты коммерциялық экструзияларды алу соққы, діріл және өртке қарсы сынақ кезеңдері кезінде сәтсіздікке әкеледі. Сізге өндірістік базасы транзиттік деңгейдегі талаптарға сәйкес келетін OEM серіктесі қажет. JE бүкіл әлем бойынша OEM жарықтандыру өндірушілерін жеткізеді, стандартты қолданбаларға арналған жалпыға ортақ қалыптарды да, меншікті, жоғары спецификациялы дизайнға арналған жеке қалыптарды да ұсынады.

6063-T5 алюминийі мен EN45545 стандартына сәйкес поликарбонатқа қажетті рұқсаттарды түсінетін өндірушімен серіктес бола отырып, өнімді әзірлеудің сынақ және қателік кезеңін жоясыз. Сіз бір-біріне таза жабысатын, мықтап жабылатын және рельстік ортаның тынымсыз механикалық теріс пайдалануынан аман тұратын корпустарды аласыз. Арнайы профильдердегі техникалық сипаттамалар үшін немесе бар транзитке дайын қалыптарды қарап шығу үшін, дәлелденген параметрлерді бағалаңыз.OEM метро жарықтандыру корпусының өндірушісіол сіздің келесі транзиттік жоба талаптарын дәл механикалық негізге жеткізе алады.
